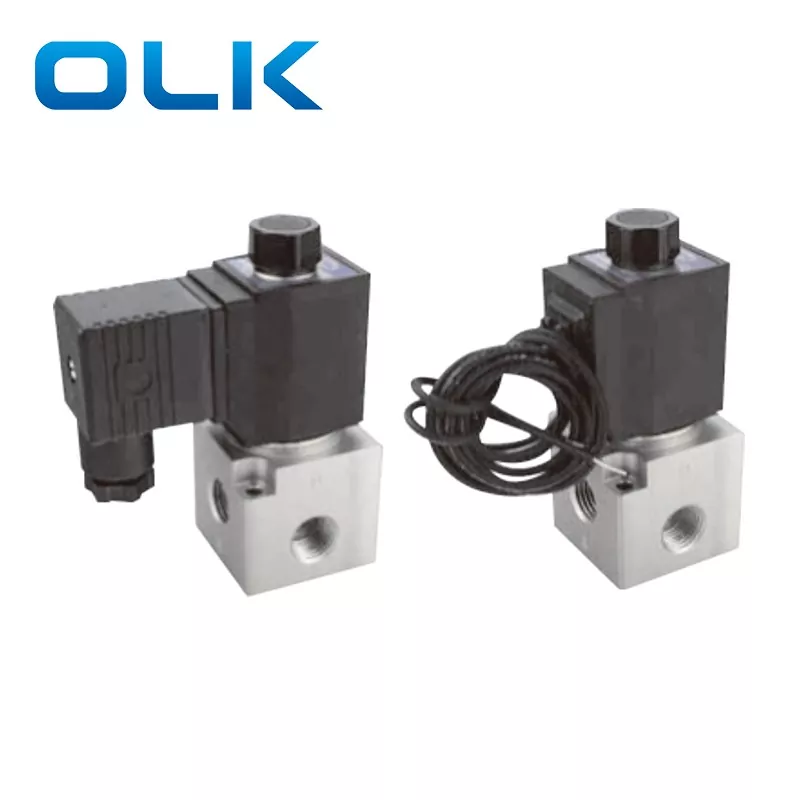

L'elettrovalvola ad alto flusso 3V3 è una valvola a 2 posizioni e 3 vie con un design ad azione diretta, che fornisce una risposta più rapida e una frequenza di commutazione più elevata rispetto alle valvole pilotate. Il suo robusto corpo in lega di alluminio supporta un flusso d'aria elevato e una pressione più elevata e può essere utilizzato anche con applicazioni di vuoto. Le opzioni della bobina del solenoide includono DC12V, DC24V, AC110V o AC220V, garantendo un funzionamento stabile e sensibile.
Questa elettrovalvola a 3 vie ad alto flusso 3V3 è adatta per sistemi pneumatici di medie e grandi dimensioni, in particolare per più cilindri che lavorano insieme o sistemi che richiedono un flusso d'aria elevato. Le sue configurazioni normalmente chiusa (NC), normalmente aperta (NO) e doppio solenoide lo rendono ideale per linee di automazione, macchine per l'imballaggio, apparecchiature per la stampa e macchinari per la lavorazione alimentare. La sua risposta rapida e precisa lo distingue dalle piccole valvole come il 3V2.
1. Struttura ad azione diretta con commutazione sensibile.
2. Disponibili tipi normalmente chiusi (NC) e normalmente aperti (NO).
3. Design di intercettazione coassiale per una buona tenuta e un flusso elevato.
4. Nessuna lubrificazione richiesta.
5. Dotato di un comando manuale per una facile installazione e test.
6. Sono disponibili diverse opzioni di tensione standard.
|
Codice d'ordinazione |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Modello |
Codice |
|
Dimensione della porta |
Tipo di recitazione |
Voltaggio standard |
Ingresso elettrico |
Tipo di filo |
|
|
3V:2 posizioni a 3 vie |
Serie 3:3 |
|
08:G1/4 |
NC:normalmente chiuso
|
R: AC220V |
Vuoto: il TUO tipo |
Vuoto: G
|
|
|
|
|
|
|
NO:normalmente aperto |
B: CC 24 V |
Non richiesto |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: CA24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Modello |
3V3-08 |
|
Mezzo di lavoro |
Aria (filtrata con filtro da 40 μm o superiore) |
|
Tipo di recitazione |
Azione diretta |
|
Dimensione porta* |
G1/4 |
|
NO:normalmente aperto |
2 posizioni 3 vie |
|
Area effettiva |
11 mm²(Cv = 0,62) |
|
Lubrificazione |
Non richiesto |
|
Intervallo di pressione operativa |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Pressione di prova |
1,5 MPa (215 psi) |
|
Temperatura operativa (℃) |
Serie 3:3 |
|
Da -10°C a +80°C |
Lega di alluminio |
|
Voltaggio standard |
AC220V AC110 AC24V DC24V DC12V |
|
Intervallo di tensione |
CA:±15% CC:±10% |
|
Consumo energetico |
CA: 10 VA CC: 6,5 W |
|
Classe di protezione |
IP65(DIN40050) |
|
Grado di isolamento |
Livello B |
|
Tipo di connessione |

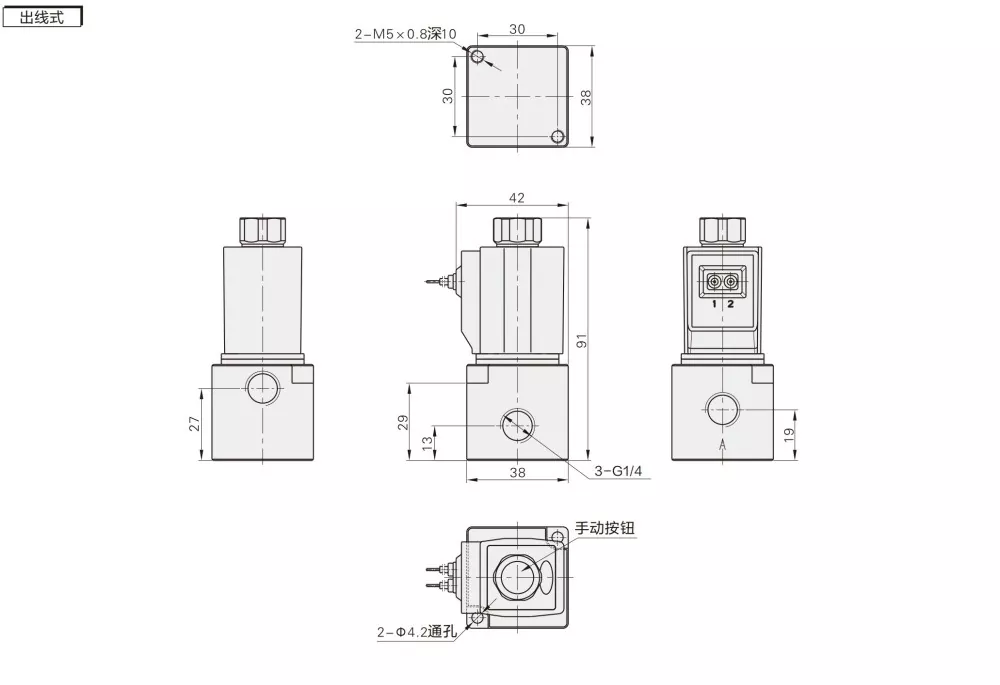

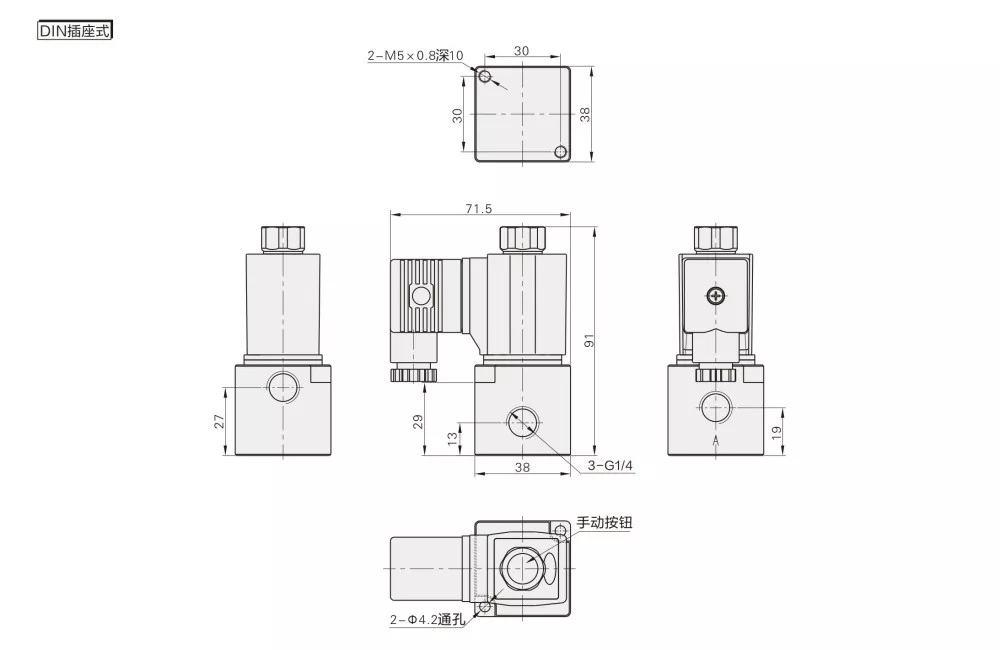

Tipo con spina DIN/Tipo di linea |
|
Tempo minimo di eccitazione |
3V3-08 |
|
Articolo |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Mezzo di lavoro |
Aria |
Aria, Acqua, Olio |
Aria |
Aria |
|
Stato iniziale: |
NC |
NC/NO |
NA/NC |
NA/NC |
|
Tipo di attuazione |
Azione diretta |
Azione diretta |
Azione diretta |
Azione diretta |
|
Dimensione della porta |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posizione e modo |
3 Porte 2 Posizione |
2 Porta 2 Posizione |
3 Porte 2 Posizione |
3 Porte 2 Posizione |
|
Lubrificazione |
Non richiesto |
Non richiesto |
Non richiesto |
Non richiesto |
|
Pressione di esercizio |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Pressione di prova |
1,2 MPa |
1,5MPa |
1,2 MPa |
1,2 MPa |
|
Dimensione dell'orifizio |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(grande flusso d'aria) |
D: Qual è la differenza principale tra l'elettrovalvola 3V2 e 3V3?
A: 3V2: flusso medio, adatto per piccoli sistemi di controllo pneumatico
3V3: flusso elevato, adatto per più cilindri o applicazioni ad alto flusso.
Differenza strutturale: 3V3 ha un corpo più grande e può gestire pressioni e flussi più elevati.
D: Qual è la dimensione dell'orifizio dell'elettrovalvola 3V3?

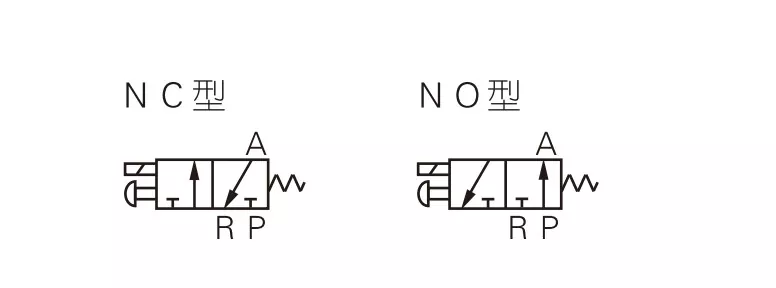

Elettrovalvola 3V3 Simbolo:
D: Quali prodotti può sostituire OLK 3V3?
R: OLK 3V3 può sostituire le elettrovalvole della serie AIRTAC 3V3 con la stessa funzione e specifiche simili.
