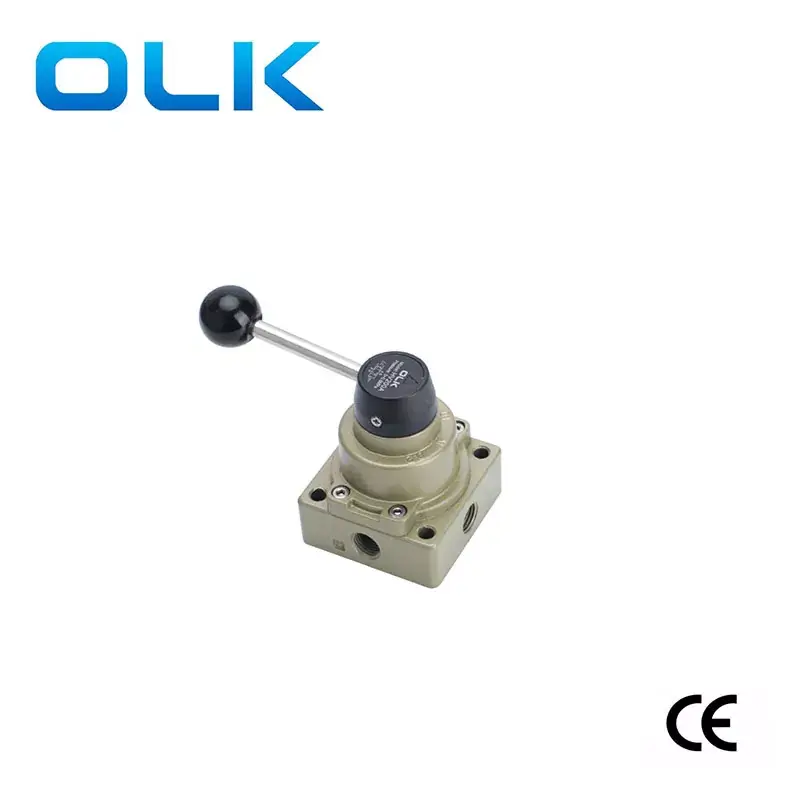

Le valvole manuali a due vie a quattro vie Ouleikai (OLK) HV200A/B sono azionate manualmente, con la commutazione del percorso dell'aria ottenuta ruotando la maniglia della valvola. Sono facili da usare e intuitivi e non richiedono alimentazione aggiuntiva di energia. La valvola HV200B a 2/4 porte è dotata di un silenziatore incorporato nella porta di scarico inferiore.
La valvola rotante manuale a 4 vie serie OLK HV200 è versatile e adatta a vari sistemi pneumatici. Con prestazioni stabili, affidabilità ed efficienza dei costi, sono la scelta ideale per il controllo del sistema pneumatico.
Valvole rotanti manuali serie HV200 a 4 vie Ingranaggi diversi determinano azioni del cilindro diverse.
Quando si passa alla marcia 02, la porta di scarico B rilascia aria, la porta di scarico A si apre e il cilindro si estende.
Quando si passa alla marcia N, entrambe le porte di scarico A e B sono chiuse e il cilindro si ferma a metà.
Quando si passa alla marcia 01, la porta di scarico A rilascia aria, la porta di scarico B si apre e il cilindro si ritrae.
|
Codice d'ordinazione |
|||||
|
alta tensione |
2 |
00 |
__ |
A |
08 |
|
Modello |
serie |
|
|
Funzione |
Dimensione della porta |
|
HV: valvola rotante manuale manuale serie HV |
Serie 2:200 |
|
|
A:Interfaccia quadrilatera |
08:RC1/4 |
|
|
|
|
|
B:B: interfaccia a due lati, con attenuazione del suono nella parte inferiore |
|
|
Modello |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Mezzo di lavoro |
Aria (filtrare attraverso uno schermo filtrante di oltre 40μm) |
|||
|
Modalità di azione |
Controllo MANUALE |
|||
|
Dimensione della porta |
Ingresso=Uscita=PT1/4 |
|||
|
Intervallo di pressione |
0,15-0,8 MPa (21-114 PSI) |
|||
|
Posizione |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
|
Pressione di lavoro |
‘-10-60℃ |
|||
|
Pressione di prova |
1,5MPa(215psi) |
|||
|
Valvole rotative manuali pneumatiche OLK – Confronto di 5 modelli |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Vecchio modello |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posizione |
2 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
|
3 posizioni 4 vie |
|
|
|
|
|
|
|
|
|
Dimensione della porta |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Caratteristiche del prodotto |
Montaggio a pannello |
|
A: interfaccia quadrilatera B: interfaccia bifacciale, con attenuazione sonora nella parte inferiore |
|
|
|
|
|
Vuoto: un foro su un lato L: due fori sui lati opposti; D: quattro fori sul fondo; |
|
|
|
|
|
|
|
|
|
|
|
|
Maniglia |
Maniglia rimovibile |
|
Maniglia rimovibile |
|
Maniglia rimovibile |
|
Manici non rimovibili/in plastica |
|
Manico rimovibile, manico antiscottatura |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensioni della base |
Serie 200:62mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modello |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Mezzo di lavoro |
Aria (filtrare attraverso uno schermo filtrante di oltre 40μm) |
|||||
|
Modalità di azione |
Controllo MANUALE |
|||||
|
Dimensione della porta |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Intervallo di pressione |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posizione |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
|
Pressione di lavoro |
‘-10-60℃ |
|||||
|
Pressione di prova |
1,5MPa(215psi) |
|||||
