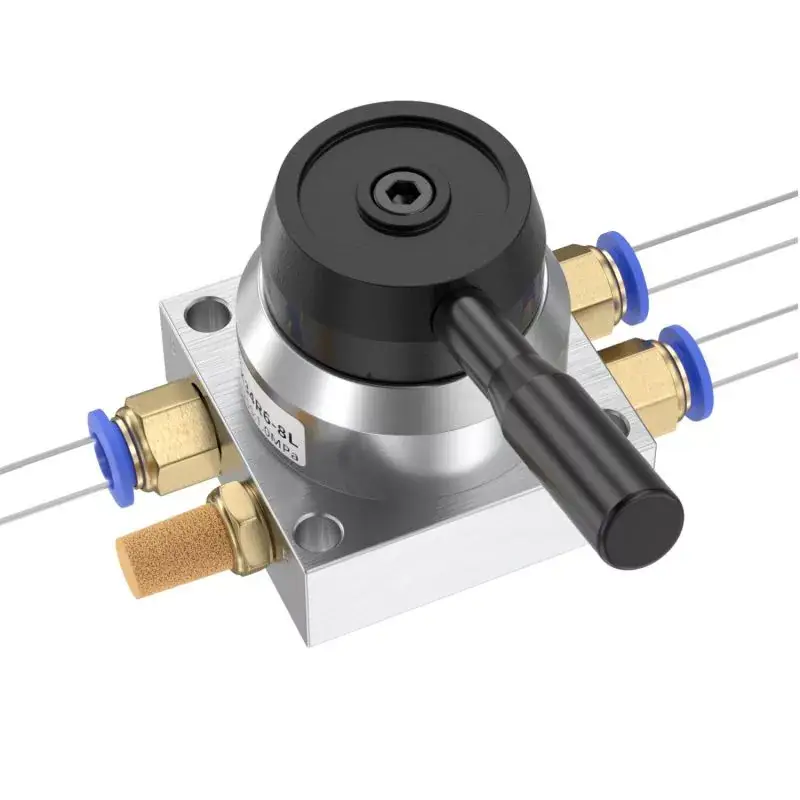

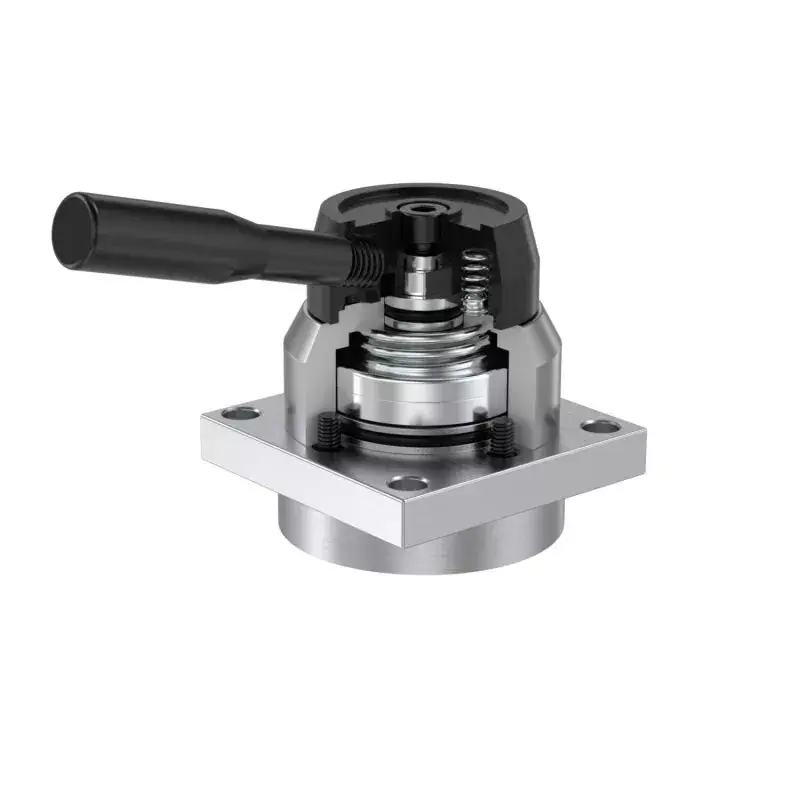

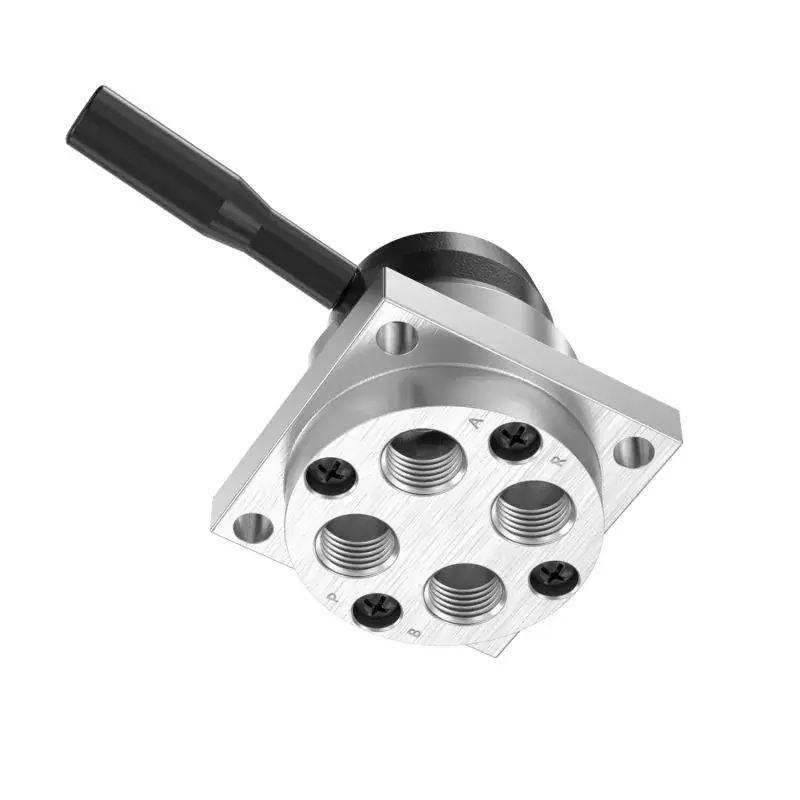

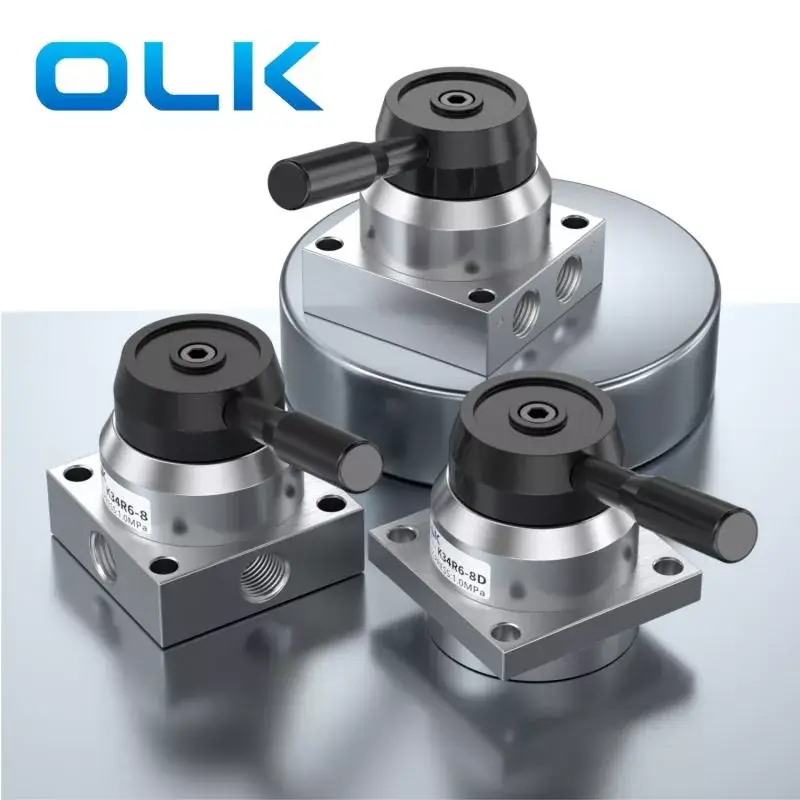

Ouleikai (OLK) produce valvole rotative manuali K34 a 2 posizioni e 4 vie e valvole rotative manuali K34 a 3 posizioni e valvole direzionali con controllo del cilindro ad azione diretta. Sono dotati di corpi valvola in lega di alluminio resistenti alla corrosione e alla ruggine. Questi corpi valvola ad alta resistenza possono funzionare continuamente per 48 ore. Le porte filettate di precisione della valvola K34 sono dotate di una maniglia rimovibile e la parte inferiore è dotata di fori di montaggio per facilitare l'installazione.

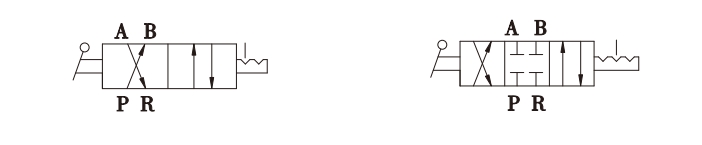

SIMBOLO:
| Codice di ordinazione: | |||||
| K | 34 | R6 | - | 8 | L |
| Modello: | Codice | Funzione: |
|
Dimensione della porta: | Installazione: |
| K: Valvola rotante manuale manuale serie K |
24:2 posizione a 4 vie | R6: controllo manuale |
|
8:SOL1/4 | Vuoto: un foro su un lato |
|
|
34:3 posizione a 4 vie |
|
|
|
L: Doppio foro su lati opposti |
|
|
|
|
|
|
A: Tre fori nella parte inferiore |
|
|
|
|
|
|
D: Quattro fori sul fondo |
|

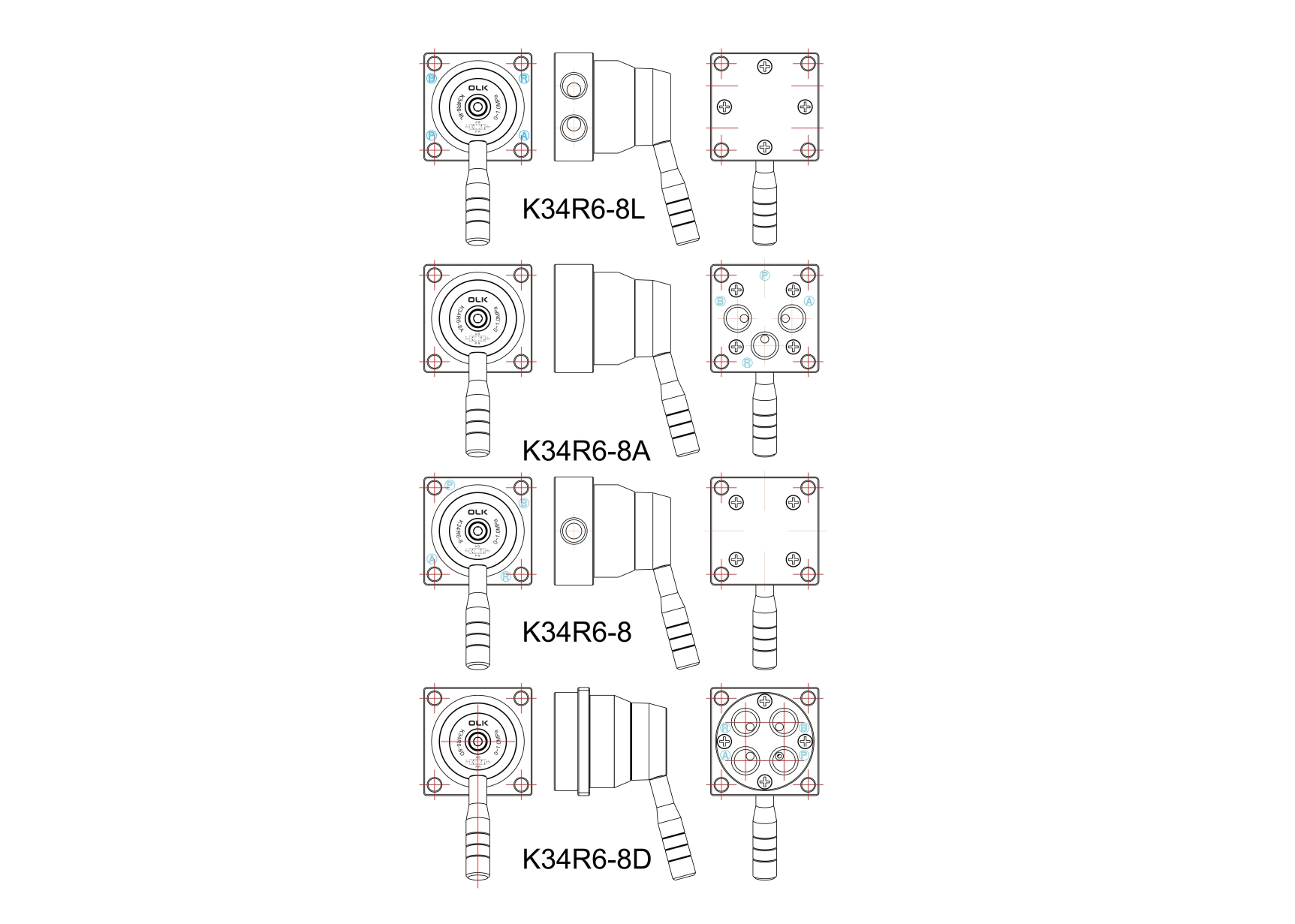

Modello |
K34r8-l8 |
K34r8-l8 |
K24R8-L8d |
K34R8-L8D |
K24R8-l8s |
K34R8-L8S |
|
Mezzo di lavoro |
Aria (filtrare attraverso uno schermo filtrante di oltre 40μm) |
|||||
|
Modalità di azione |
Controllo MANUALE |
|||||
|
Dimensione della porta |
Ingresso=Uscita=PT1/4 |
|||||
|
Intervallo di pressione |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posizione |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
|
Pressione di lavoro |
‘-10-60℃ |
|||||
|
Pressione di prova |
1,5MPa(215psi) |
|||||
|
Valvole rotative manuali pneumatiche OLK – Confronto di 5 modelli |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Vecchio modello |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posizione |
2 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
|
3 posizioni 4 vie |
|
|
|
|
|
|
|
|
|
Dimensione della porta |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Caratteristiche del prodotto |
Montaggio a pannello |
|
A: interfaccia quadrilatera B: interfaccia bifacciale, con attenuazione sonora nella parte inferiore |
|
|
|
|
|
Vuoto: un foro su un lato L: due fori sui lati opposti; D: quattro fori sul fondo; |
|
|
|
|
|
|
|
|
|
|
|
|
Maniglia |
Maniglia rimovibile |
|
Maniglia rimovibile |
|
Maniglia rimovibile |
|
Manici non rimovibili/in plastica |
|
Manico rimovibile, manico antiscottatura |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensioni della base |
Serie 200:62mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Angolo di ribaltamento |
105° |
|
Consumo energetico |
≤80 W (Standby ≤0,5 W) |
|
Cuscinetto di carico |
45 kg-65 kg |
|
Colore |
Bianco lucido |
|
Altezza di sollevamento |
65 cm-85 cm (può essere dotato di un secondo sollevamento) |
|
Distanza del telecomando |
50 Metri (Spazio Aperto) |
|
Modello |
K34R6-8 |
|
|
|
||
|
Mezzo di lavoro |
Aria (filtrare attraverso uno schermo filtrante di oltre 40μm) |
|||||
|
Modalità di azione |
Controllo MANUALE |
|||||
|
Dimensione della porta |
Ingresso=Uscita=PT1/4 |
|||||
|
Intervallo di pressione |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posizione |
3 posizioni 4 vie |
|
|
|
||
|
Pressione di lavoro |
‘-10-60℃ |
|||||
|
Pressione di prova |
1,5MPa(215psi) |
|||||
