Elettrovalvola VF3000 con pilota interno 2 posizioni a 5 vie e 3 posizioni a 5 vie Tipo con connessione diretta
Il foro della bobina utilizza uno speciale processo di lavorazione per un basso attrito, una bassa pressione di avvio e una maggiore durata. Le grandi dimensioni della porta forniscono un flusso d'aria più elevato, adatto per l'azionamento di cilindri di dimensioni medio-grandi o di più attuatori.
Il design modulare consente il montaggio su collettore per più valvole, alimentazione d'aria centralizzata e tubazioni ridotte. Le elettrovalvole serie DS/VF 3000 e 5000 sono ampiamente utilizzate nei sistemi di controllo pneumatico ad alto flusso per linee di produzione automatizzate e macchinari industriali.
·Flusso elevato
·Tubazioni / Modulari / Salvaspazio
·Durata di livello industriale
|
Codice d'ordinazione |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Modello |
tipo di valvola |
|
voltaggio |
tipo di linea |
Manul |
dimensione del porto |
|
Elettrovalvola VF3000 |

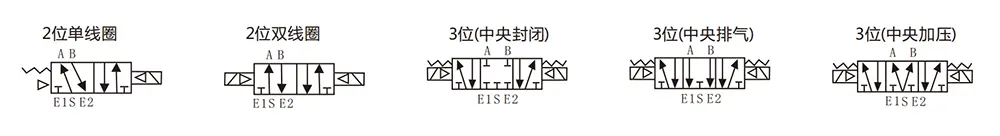

130: monosolenoide 5/2 vie |
|
3:110 V CA |
G:tipo di linea |
|
02:PT1/4 |
|
|
230: valvola bistabile 5/2 vie |
|
4:220 V CA |
D: Tipo Din |
|
|
|
|
330C: valvola doppio solenoide 5/3 vie centro chiuso |
|
5:24 V CC |
DZ:DZ con luce |
|
|
|
|
430E: valvola a doppio solenoide, centro di scarico a 5/3 vie |
|
6:12 V CC |
|
|
|
|
|
530P: elettrovalvola doppia 5/3 vie centri in pressione |
|
|
|
|
|
|
Specifiche comuni |
|
|
Mezzo di lavoro |
Aria |
|
Temperatura di lavoro |
0-50℃ |
|
Lubrificazione |
Non c'è bisogno |
|
Sostituzione manuale |
Tipo con bloccaggio a cacciavite |
|
Resistenza agli urti/vibrazioni |
30G/5G (8,3-2000 Hz) |
|
Allegato |
Antipolvere |
|
Modello |
posizione |
bobina |
kgf/cm²(Mpa) |
Tempo di risposta (ms) |
Massimo. Frequenza operativa |
dimensione del porto |
Area della sezione trasversale effettiva mm² (CV) |
kgf |
|

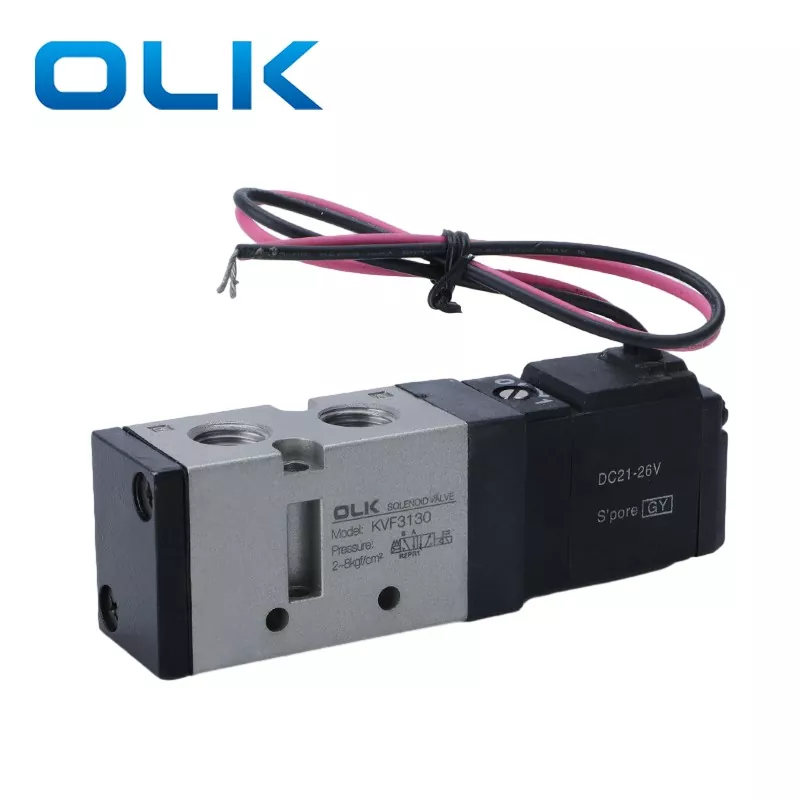

VF3130-□△B-02 |
2 posizione |
singola azione |
1,5~9(0,15~0,8) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.21 |
|

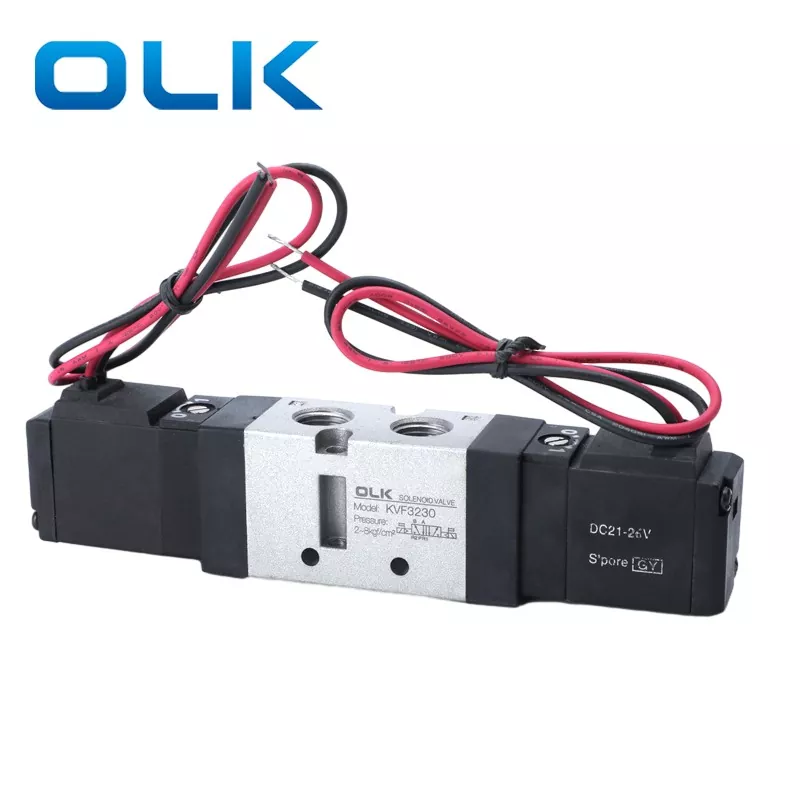

VF3230-□△B-02 |
2 posizione |
doppia azione |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.29 |
|
VF3330-□△B-02 |
3 posizioni |
valvola doppio solenoide 5/3 vie centro chiuso |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 posizioni |
centro di scarico con valvola a doppio solenoide 5/3 vie |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
17,1(0,95) |
0.42 |
|

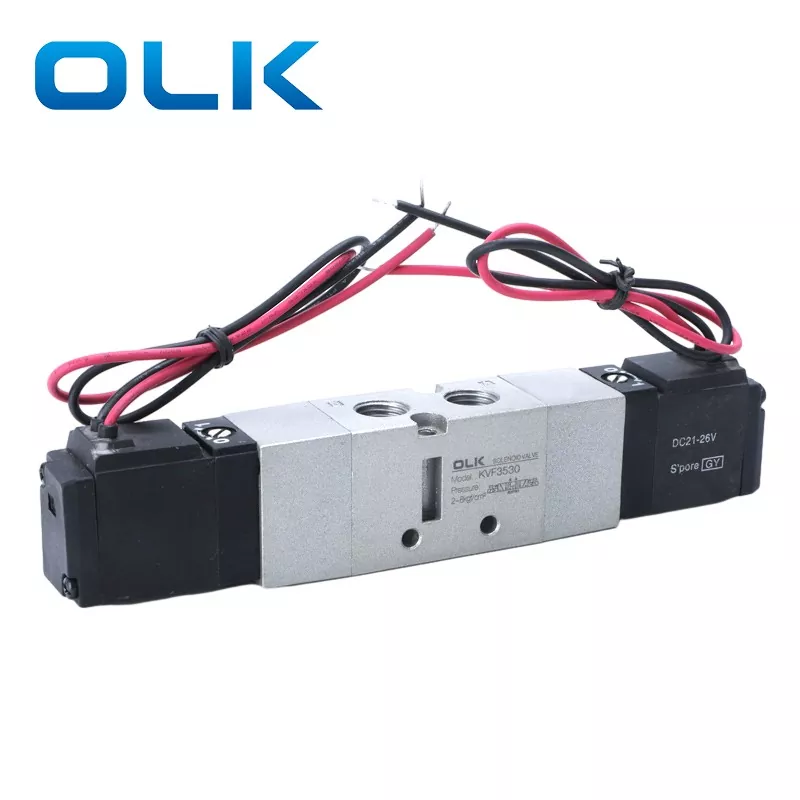

VF3530-□△B-02 |
3 posizioni |
doppia elettrovalvola 5/3 vie centri in pressione |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
16,2(0,9) |
0.42 |
Quale modello può sostituire il DS3000/VF3000?
DS3000 può sostituire TPC in Corea con la stessa funzione e VF 3000 può sostituire SMC in Giappone con la stessa funzione
Qual è il diametro dell'ugello dell'elettrovalvola a 5 vie DS3000/VF3000?
Il foro filettato DS3000/VF3000 è PT1/4
