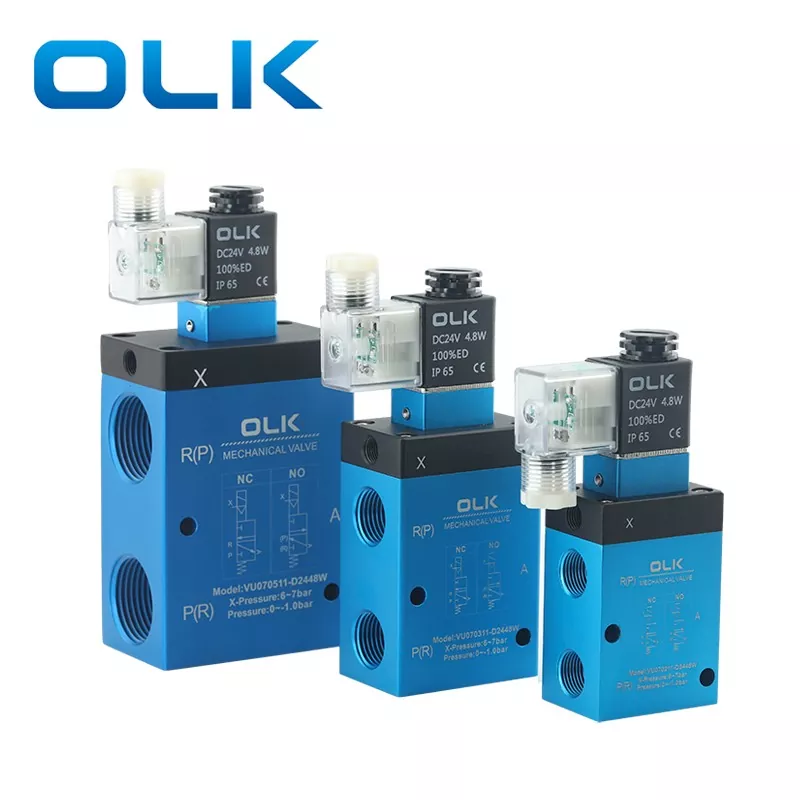

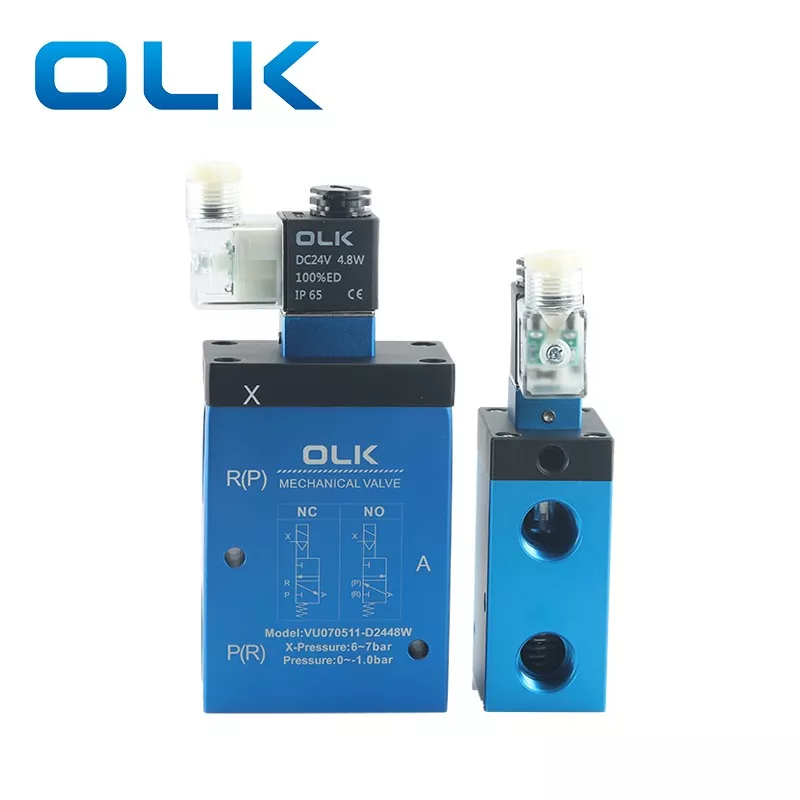

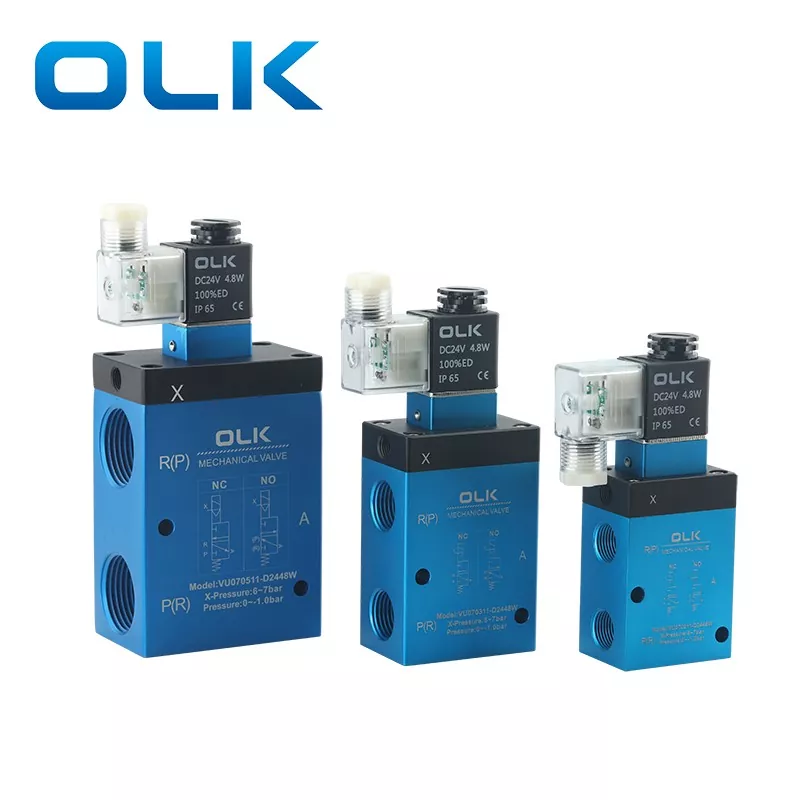

VU07 Elettrovalvola per vuoto a 3 vie

L'elettrovalvola per vuoto VU07 a 3 vie è disponibile con controllo pilota interno o esterno. Il corpo della valvola è realizzato in lega di alluminio con un colore blu e progettato con un foro ampio per un'elevata capacità di flusso.

È adatto per il funzionamento sotto vuoto (–100 kPa) e a bassa pressione positiva (0–0,5 MPa).

Le dimensioni dell'attacco filettato (P,A,R) sono disponibili in G3/8, G1/2 e G1, con l'attacco dell'aria compressa (X) in G1/8.

Principali applicazioni

L'elettrovalvola per vuoto a 3 vie viene utilizzata principalmente in: centraline per vuoto, palettizzatori ad aspirazione, robot, alimentatori, dispositivi di apertura di sacchetti e altre applicazioni che richiedono un rapido passaggio tra l'aspirazione del vuoto e l'atmosfera, consentendo un rapido ripristino alla pressione atmosferica.

VU07 Elettrovalvola per vuoto a 3 vie Caratteristiche:

·Grande capacità di flusso

·Adatto per l'uso con vuoto e bassa pressione (vuoto: –100 kPa, bassa pressione: 0–0,5 MPa)

·Disponibile nei tipi normalmente chiuso (NC) e normalmente aperto (NO).

·Pilota interno opzionale o controllo pilota esterno

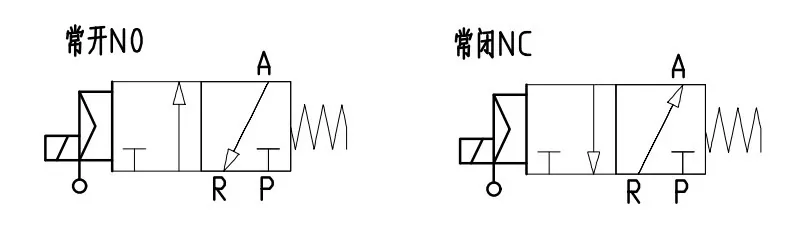

VU07 Elettrovalvola vuoto 3 vie Simbolo

Domande frequenti:

Qual è la dimensione della filettatura della valvola del vuoto VU07?

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Quali tensioni sono disponibili per l'elettrovalvola del vuoto VU?

L'elettrovalvola per vuoto VU è disponibile in DC24V 4.8W e AC220V 6VA.

Qual è la dimensione della porta dell'aria compressa sulla valvola VU?

Tutte le porte dell'aria compressa sono G1/8.

Cosa significa l'unità del tasso di perdita "Torr·L/s"?

"Torr·L/s" è un'unità comune per la misurazione della velocità di perdita nei sistemi ad alto o ultra-alto vuoto.

Torr: un'unità di pressione (1 Torr ≈ 133,3 Pa)

L: litro (unità di volume)

s: secondo (unità di tempo)

Pertanto, "Torr·L/s" indica la quantità di gas (in Torr × litri) che fuoriesce al secondo, che riflette le prestazioni di tenuta di un sistema o componente.

Esiste qualche collegamento tra ilgeneratore di vuotoe l'elettrovalvola del vuoto?

1. Controllo dell'alimentazione del vuoto

Il generatore di vuoto crea il vuoto utilizzando aria compressa, mentre l'elettrovalvola del vuoto funziona come interruttore.

Quando la valvola è aperta, il vuoto si collega alla ventosa o alla linea del vuoto.

Quando la valvola è chiusa, il vuoto viene interrotto.

2. Passaggio rapido tra vuoto e atmosfera

Durante la raccolta, la valvola mantiene collegato il vuoto.

Per rilasciare il pezzo, la valvola passa all'atmosfera, quindi la ventosa perde rapidamente l'aspirazione.

3.Risparmio energetico

Nei sistemi a risparmio energetico, l'elettrovalvola può interrompere l'erogazione di aria compressa una volta raggiunto il livello di vuoto richiesto, riducendo il consumo di aria.

4.Applicazioni tipiche

Palettizzatori ad aspirazione

Linee di assemblaggio automatizzate (controllate da PLC)

Sistemi di presa robotizzati
