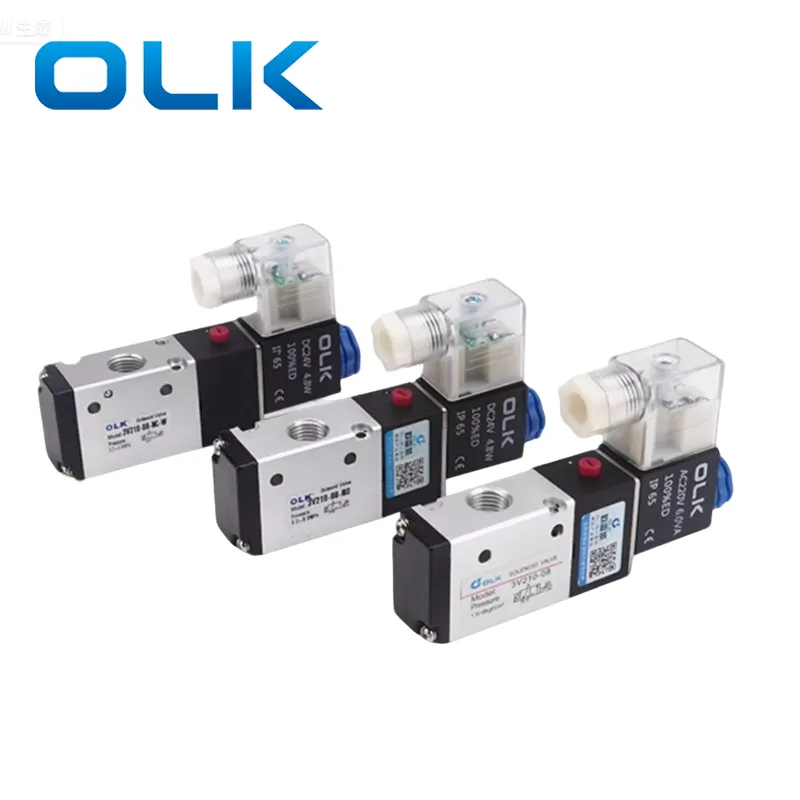

La caratteristica della valvola del solenoide pilota esterna 3V/4V è che la struttura del corpo della valvola del solenoide 3V/4 V è complessa, che richiede una fonte d'aria di controllo esterna separata da introdurre nel corpo della valvola. Le posizioni del controllo pneumatico variano tra i diversi marchi, con alcune situate sulla testa pilota. OLK presenta un ingresso aereo sul porto p del corpo della valvola, che è collegato esternamente a una porta per azionare la bobina. Questo design consente di funzionare a basse pressioni o addirittura a vuoto, rendendolo adatto per applicazioni con alimentazione ad aria instabile, ambienti a vuoto o sistemi a bassa pressione che richiedono ulteriori fonti di controllo, come apparecchiature a vuoto, cilindri pneumatici a bassa pressione o atmosfere esplosive.
Per la valvola del solenoide pilota esterna 3V, le porte di ingresso del pilota esterno sono classificate in pilota anteriore e pilota posteriore in base alle loro posizioni sul corpo della valvola. Il vantaggio del pilotaggio posteriore è che offre più spazio e un aspetto più pulito, evitando una vicinanza eccessivamente stretta alla bobina del solenoide.
Caratteristica: È necessaria una fonte d'aria di controllo aggiuntiva nei sistemi a vuoto o a bassa pressione.
Nota:
La porta pilota deve essere collegata a una fonte di aria a pressione positiva!
L'ingresso può essere collegata alla pressione negativa per il controllo.
L'alimentazione dell'aria è necessaria per la direzione di commutazione.
|
ARTICOLO |
Porta pilota esterna |
ARTICOLO |
Porta pilota esterna |
|
3v110-m5/06 |
M5 |
4v110-m5/06 |
M5 |
|
3v120-06/08 |
4v120-m5/06 |
||
|
3v210-06/08 |
4v130/m5/06 |
||
|
3v220-06/08 |
4v210-06/08 |
||
|
3v310-08/10 |
4v220-06/08 |
||
|
3v320-08/10 |
4v230-06/08 |
||
|
3v410-15 |
G1/8
|
4v310-08/10 |
|
|
3v420-15 |
4v320-08/10 |
||
|
|
|
4v330-08/10 |
|
|
|
|
4v410-15 |
G1/8 |
|
|
|
4v420-15 |
|
|
|
|
4v430-15 |
|
PILOTA ESTERNO VS VALVOLA SOLEOLOUS PILOT INTERNA: Differenze e scenari di applicazione |
|||
|
Articolo |
Pilota interno |
Pilota esterno |
|
|
Fonte d'aria |
Utilizza la porta P (ingresso) della valvola come fonte di aria pilota |
Introduce la sorgente d'aria di controllo da una porta esterna |
|
|
Semplicità strutturale |
Struttura più semplice, comunemente utilizzata per applicazioni standard |
Struttura leggermente più complessa, richiede un'alimentazione dell'aria esterna |
|
|
Pressione di avvio min |
Richiede una pressione minima più elevata per funzionare (ad es. 0,15-0,2 MPa) |
Può essere utilizzato in condizioni di sotto pressione o persino sotto vuoto |
|
|
Scenario dell'applicazione |
Adatto per ambienti con pressione di alimentazione dell'aria stabile, ad esempio sistemi di automazione di fabbrica standardizzati |
Ideale per sistemi di pressione instabili, ambienti a vuoto o sistemi a bassa pressione che richiedono aria pilota esterna |
|
|
Rischio di fallimento |
Potrebbe non funzionare se la pressione di ingresso è insufficiente |
|
|
Qual è la dimensione della porta d'aria pilota per le valvole di solenoid pilota esterna del marchio OLK 3V/4V?
La dimensione della porta più pilota sia per 3V che per 4 V è M5.
La serie di altenoide 400 3V/4V è G1/8.
In quali applicazioni possono essere utilizzate valvole di solenoide pilota esterne 3V/4V?
A causa della necessità di una fonte di aria di controllo esterna, le valvole di solenoide pilota esterne possono essere utilizzate in apparecchiature a vuoto, cilindri pneumatici a bassa pressione e ambienti esplosivi
