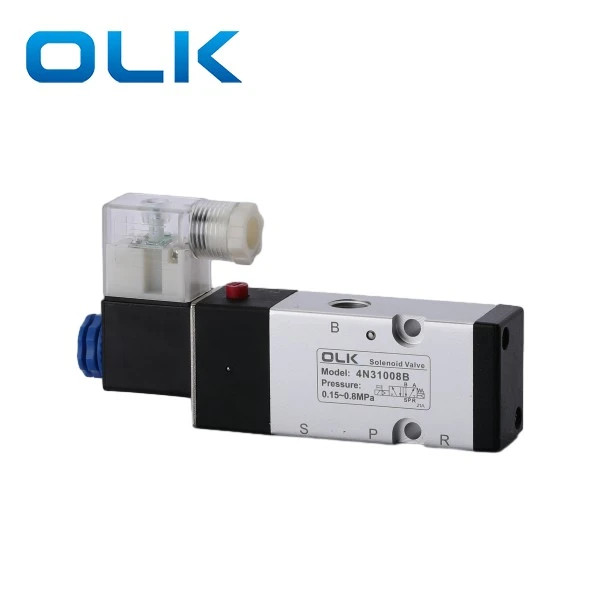

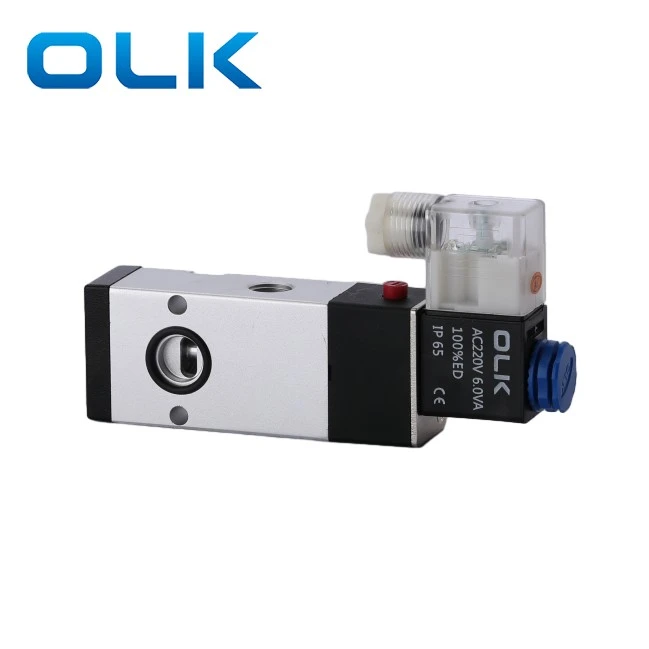

Valvola per solenoide a 5 vie 4n310-08

OLK 2Position 5 Way 4N310-08 La filettatura della valvola del solenoide della piastra è dimensione della porta G1/4.4N310-08 Valvola ha un design di uscita dell'aria posteriore, consentendo l'installazione flessibile e il risparmio spaziale, migliorando efficacemente la velocità di risposta e la stabilità del sistema.

Il 4N310-08 a 5 vie è specificamente per il sistema di cilindri che si avvicina degli strumenti, adatto per scenari di commutazione ad alta frequenza.

Caratteristiche del prodotto per solenoide piastra 4n310-08 5 vie ：

Design dedicato per cilindro a coltello/cilindro di serraggio

Smelt ad aria sul retro, struttura compatta

Tensione opzionale: AC220V / DC24V

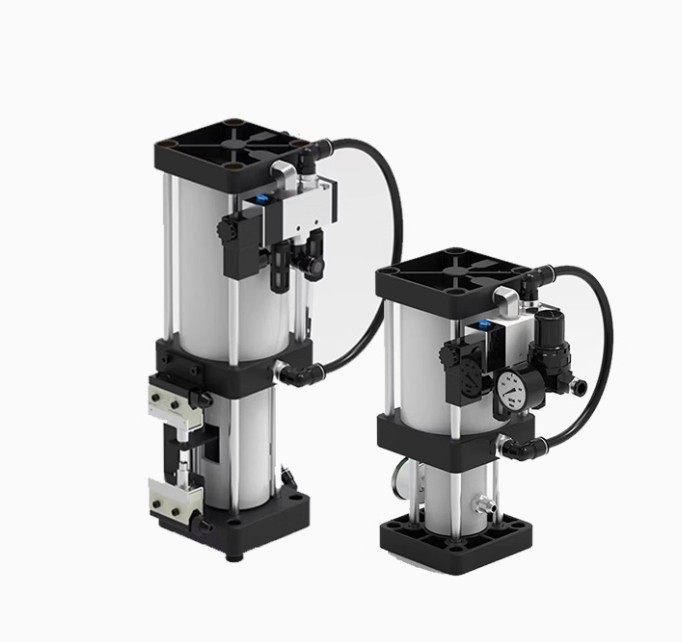

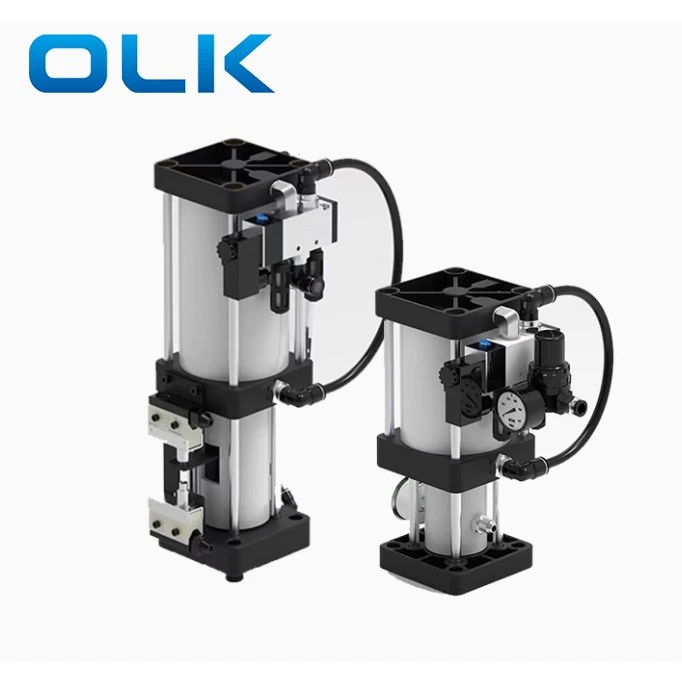

Panoramica del cilindro di rilascio degli strumenti (TRC)

Il cilindro di rilascio dello strumento viene utilizzato appositamente per i mandrini della macchina CNC per rilasciare gli strumenti. Questo cilindro utilizza il principio della "trasmissione di pari pressione nei liquidi", consentendo a una piccola pressione dell'aria di generare la grande forza necessaria per rilasciare lo strumento nel mandrino CNC. Il cilindro è costituito da: cilindro dell'aria, valvola a solenoidi 4N310 a 5 vie, serbatoio dell'olio e micro.

Note di installazione del cilindro di rilascio dello strumento

Per i mandrini verticali, fissare il cilindro con una staffa e installarlo verticalmente sopra la scatola del mandrino.

Per i mandrini orizzontali, mantenere la tazza di olio verticale e superiore al corpo del cilindro.

La tazza di olio deve affrontare per consentire all'aria di fuggire dal cilindro.

Passaggi di installazione del cilindro di rilascio dello strumento

Spegnere l'alimentazione della macchina (pannello e mobile) e l'alimentazione dell'aria.

Rimuovere il coperchio della scatola del mandrino. Scollegare i tubi dell'aria dalla valvola del solenoide.

Svitare il dado di plastica sulla bobina del solenoide (non rimuovere i fili a meno che non sia correttamente contrassegnato).

Scollegare i fili dagli interruttori del limite superiore e inferiore (segna attentamente).

Rimuovere il vecchio cilindro.

Installare il nuovo cilindro e fissarlo con viti.

Ricollegare i fili e i tubi dell'aria. Assicurarsi:

Viene premuto l'interruttore di limite superiore.

L'interruttore del limite inferiore viene regolato correttamente (per le macchine con caricatore di strumenti, questo è fondamentale per la sicurezza).

Dopo l'installazione, testare con uno strumento. Controlla la versione e il morsetto dello strumento. Per le macchine con un caricatore di strumenti, il cambio dello strumento di prova.

Precauzioni di utilizzo del cilindro di rilascio degli strumenti

· Il cilindro può essere installato in verticale o in orizzontale. Per orizzontale, la tazza di olio deve affrontare.

· L'alimentazione dell'aria deve essere pulita e asciutta, pressione almeno 6 kgf/cm².

· Livello di olio nella tazza: minimo 1/5, massimo 4/5.

· Controllare la tensione del solenoide 4N310 e la pressione dell'aria durante l'installazione.

FAQ

A cosa serve 4n310?

4N310 viene utilizzato per il cilindro di rilascio degli strumenti.

AC vs DC Coil?

AC è per il potere domestico; DC è corrente continua.

Qual è il pulsante sotto il foro di connessione?

Cambia manualmente la porta di scarico.

Suggerimenti per l'installazione?

Pulire i tubi e le connessioni per evitare che lo sporco entri nel circuito dell'aria.

Qual è la dimensione della porta 4N310-08?

Ingresso, uscita, scarico: thread G1/4; Diametro del foro di scarico laterale: 19 mm.
