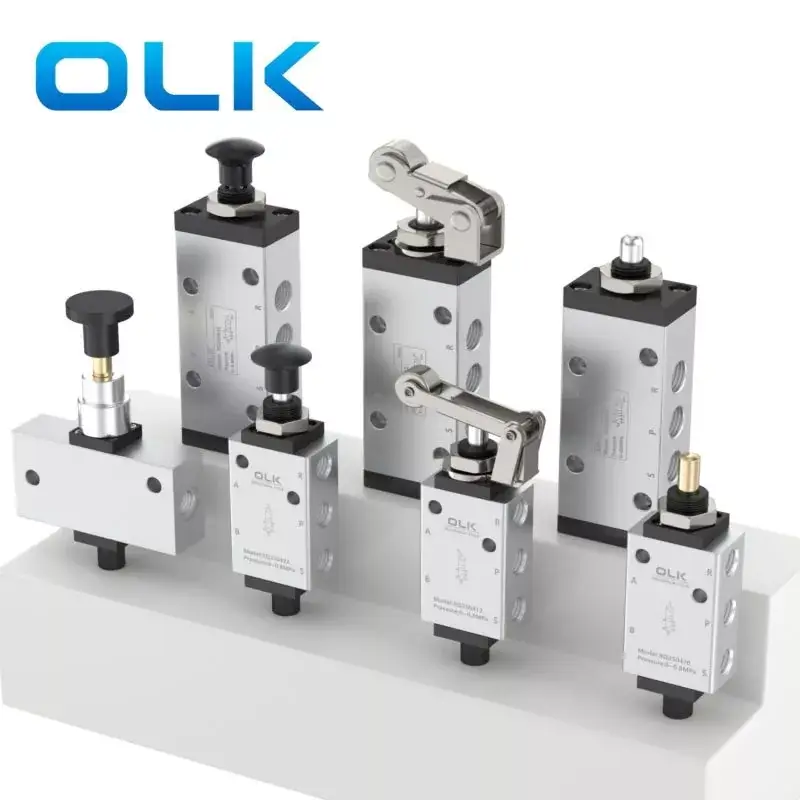

La valvola XQ di tipo Ouleikai (OLK) XSPC è una valvola direzionale controllata manualmente che può essere utilizzata per guidare i cilindri o fungere da valvola del segnale per altri componenti pneumatici. I tipi di controllo di questa valvola includono l'asta di spinta, la maniglia di trazione, il rullo bidirezionale e il rullo unidirezionale, che offre un funzionamento sensibile. È comunemente usato come valvola di arresto di emergenza nei dispositivi pneumatici a causa della sua breve corsa di commutazione e risposta rapida.
La valvola XQ Ouleikai (OLK) è disponibile in configurazioni a 5 vie a 2 vie e 2 posizioni. Le porte aeree della valvola a 3 vie di posizione XQ2 possono essere scambiate tra modalità normalmente aperte e normalmente chiuse.
SIMBOLO:
|
Xq |
23 |
4 |
10 |
|
Modello |
Posizione |
Dimensione della porta |
Tipo di pulsante |
|
Valvola meccanica XQ |
23: 2/3 |
04: G1/8 |
10: tipo asta |
|
25: 2/5 |
06: G1/4 |
12: Tipo di rullo bidirezionale |
|
|
20: Tipo di pulsante |
|||
|
21 ： Tipo di leva altalena |
|||
|
|
|
|
22 ： Tipo di tiro a mano |
|
Modello |
Posizione |
Funzione |
Dimensione della porta |
mm |
Pressione di Woking |
temperatura ambiente |
|
XQ230410 |
2/3 |
Tipo di asta |
G1/8 |
4 |
0-0.8Ma |
'-10 ~+60 ℃ |
|
XQ230610 |
G1/4 |
6 |
||||
|
XQ250410 |
2/5 |
G1/8 |
4 |
|||
|
XQ250610 |
G1/4 |
6 |
||||
|
XQ230422 |
2/3 |
Tipo di tiro a mano |
G1/8 |
4 |
||
|
XQ230622 |
G1/4 |
6 |
||||
|
XQ250422 |
Porta 2/5 |
G1/8 |
4 |
|||
|
XQ250622 |
G1/4 |
6 |
||||
|
XQ230412 |
2/3 |

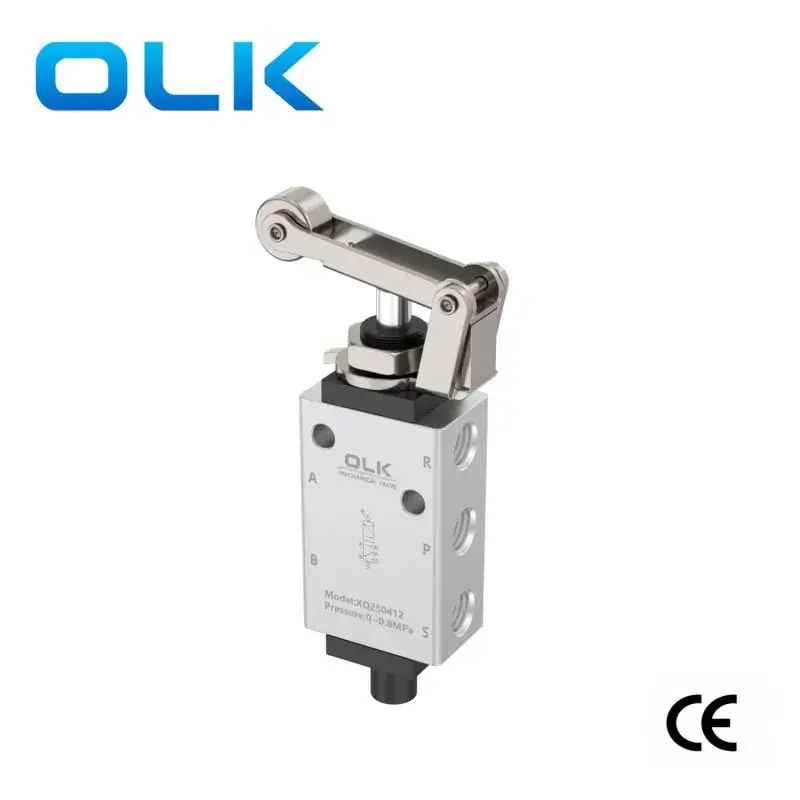

Tipo di rullo bidirezionale |
G1/8 |
4 |
||
|
XQ230612 |
G1/4 |
6 |
||||
|
XQ250412 |
2/5 |
G1/8 |
4 |
|||
|
XQ250612 |
G1/4 |
6 |
||||
|
XQ230413 |
2/3 |
Tipo di rullo unidirezionale |
G1/8 |
4 |
||
|
XQ230613 |
G1/4 |
6 |
||||
|
XQ250413 |
2/5 |
G1/8 |
4 |
|||
|
XQ250613 |
G1/4 |
6 |
| XQ250620 | 5/2 |
Tipo di pulsante |
G1/4 | 6 | 0-0.8Ma |
'-10 ~+60 ℃ |
| XQ250420 | G1/8 | 4 | 0-0.8Ma |
'-10 ~+60 ℃ |
||
|
XQ250621 |
Tipo di leva altalena |
G1/4 | 6 | 0-0.8Ma |
'-10 ~+60 ℃ |
|
| XQ250421 | G1/8 | 4 | 0-0.8Ma |
'-10 ~+60 ℃ |
