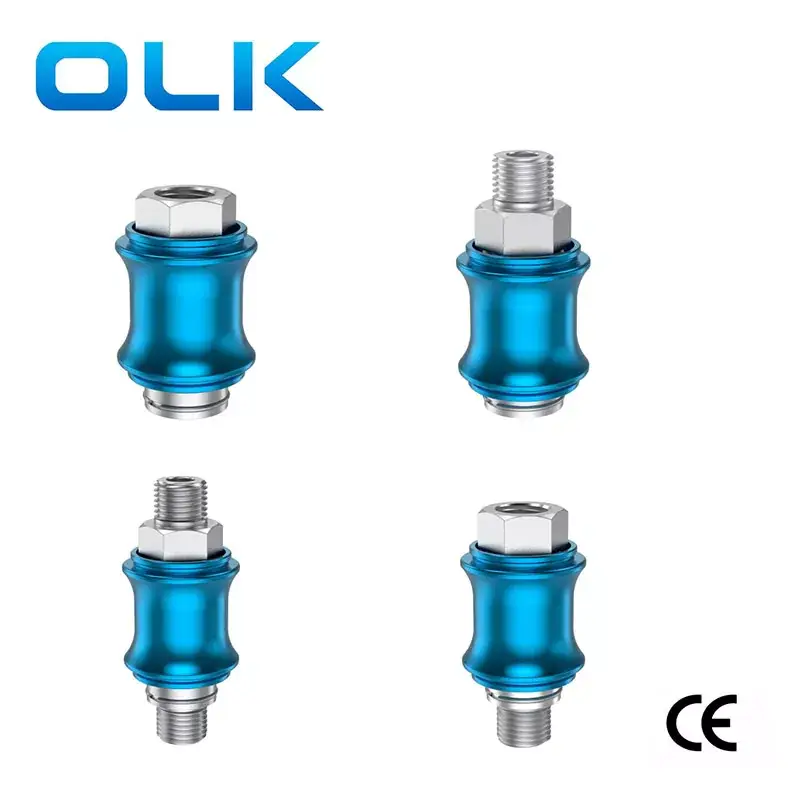

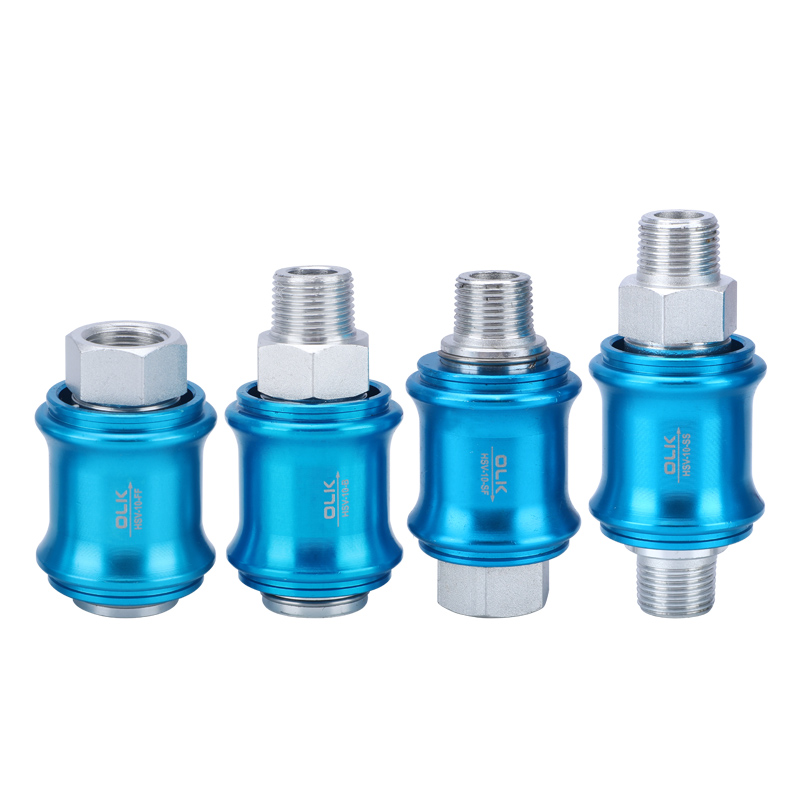

OLK in qualità di produttore professionale, vorremmo fornirti una valvola a scorrimento manuale a 3 vie della serie HSV di alta qualità. Le valvole a scorrimento manuale 2/3 della serie HSV di Ouleikai (OLK) funzionano manualmente per la commutazione. Sono caratterizzati da una struttura semplice senza complessi componenti di controllo elettrico, offrendo un funzionamento manuale flessibile e una buona tenuta. Con vari collegamenti con filettatura interna ed esterna disponibili, sono adatti per l'uso in diversi sistemi di tubazioni. Le dimensioni compatte della valvola a cassetto manuale HSV consentono una facile installazione, rendendola adatta a scenari con spazio limitato.
Le valvole a cassetto manuale serie HSV 2/3 hanno una vasta gamma di applicazioni, coprendo vari campi industriali e civili come l'approvvigionamento idrico, l'industria chimica, petrolchimica, la produzione di energia, l'aviazione, ecc. Sono comunemente utilizzate nella produzione industriale per il controllo di condotte di liquidi o gas, come la regolazione del flusso, l'interruzione del fluido o il cambiamento della direzione del flusso.
Valvola a cassetto manuale serie OLK HSVsimbolo:
| Codice d'ordinazione |
||||
|
HSV |
-- | 08 | SS |
|
| Modello: |
|
Dimensione della porta: | Tipo di montaggio: |
Tipo di discussione: |
| HSV: valvola a cassetto manuale |
|
06:1/8 |
Vuoto: standard |
Vuoto: PT |
|
|
|
08:1/4 |

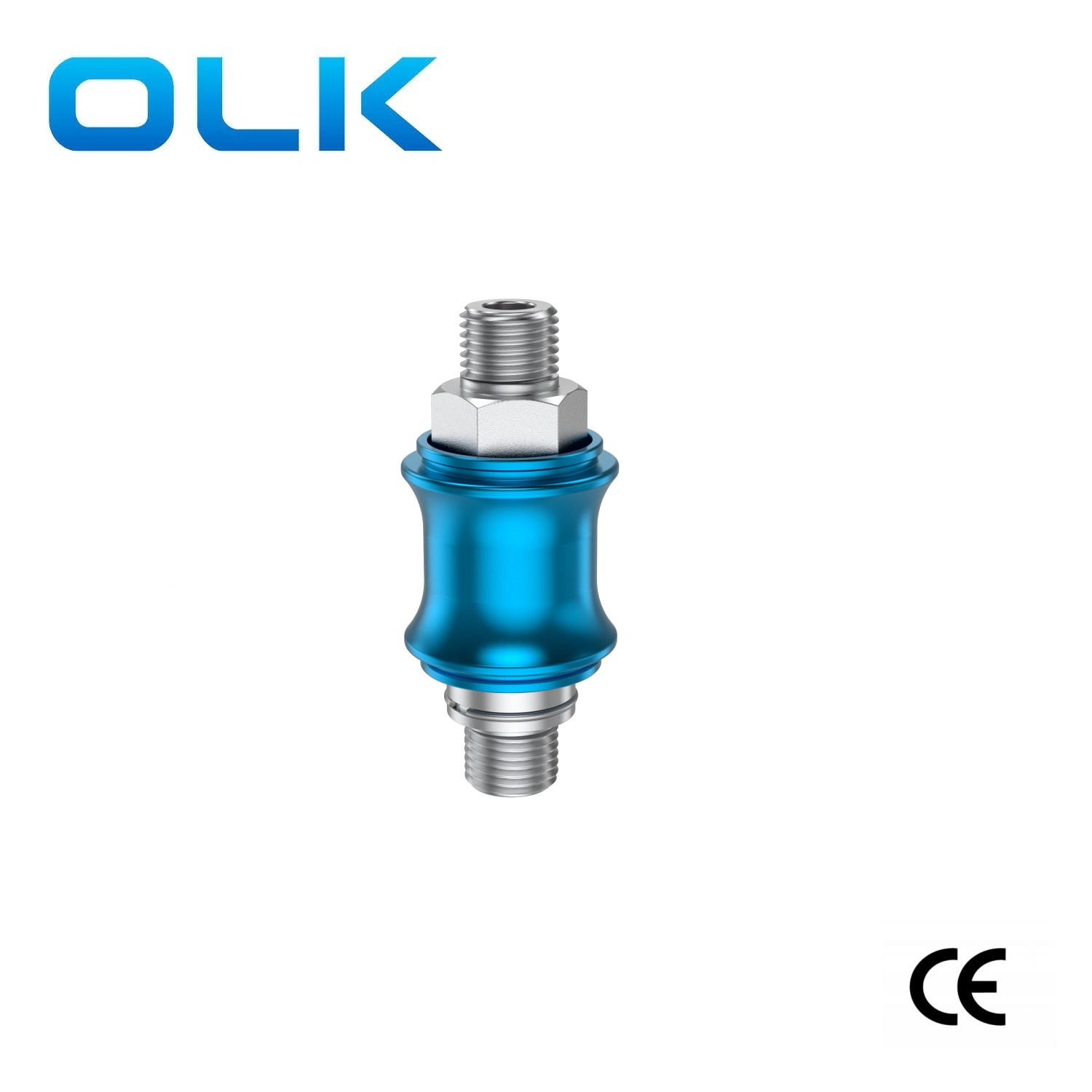

SS: doppia filettatura maschio |
G: G |
|
|
|
10:3/8 |

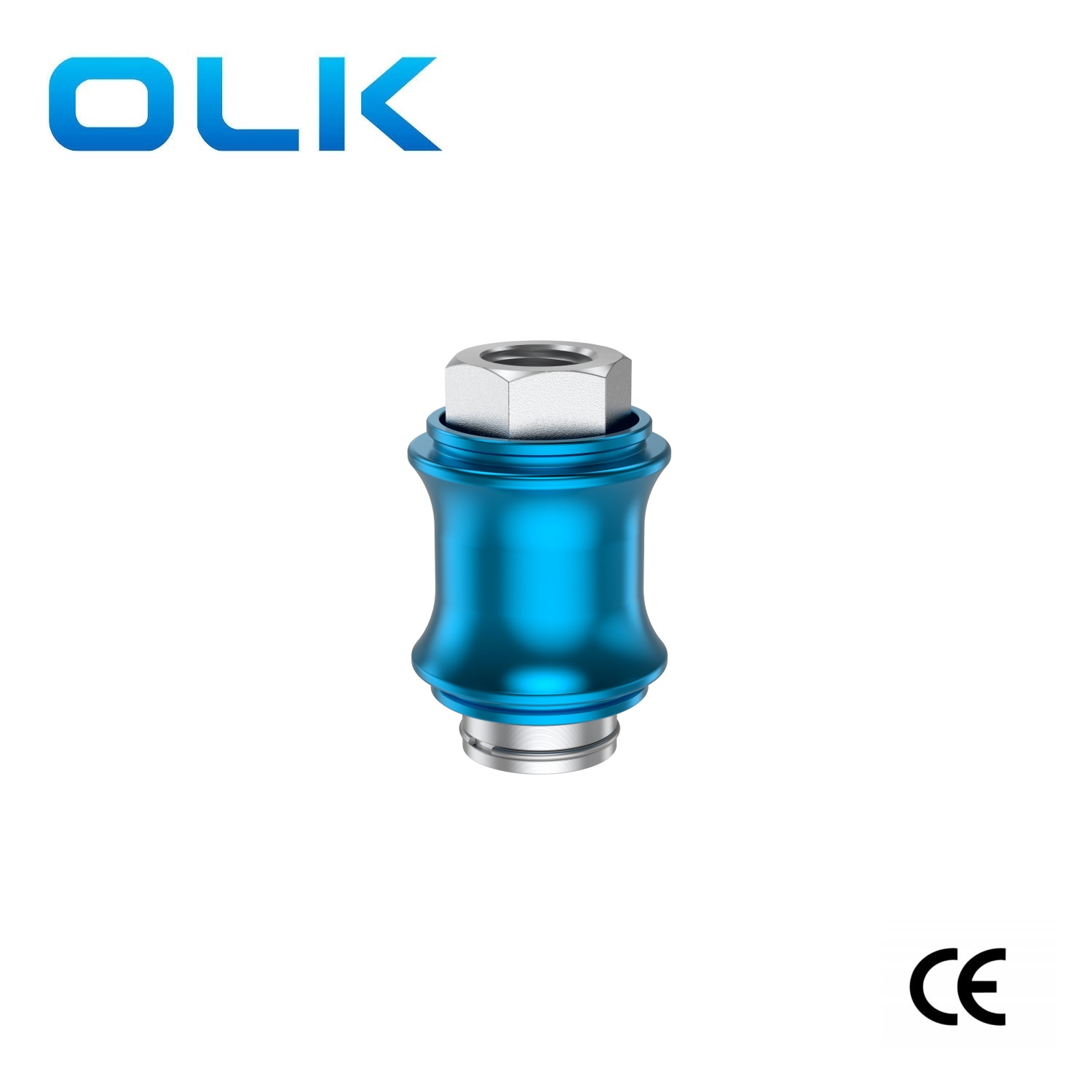

FF: Doppia filettatura femmina |
T:NPT |
|
|
|
15:1/2 |

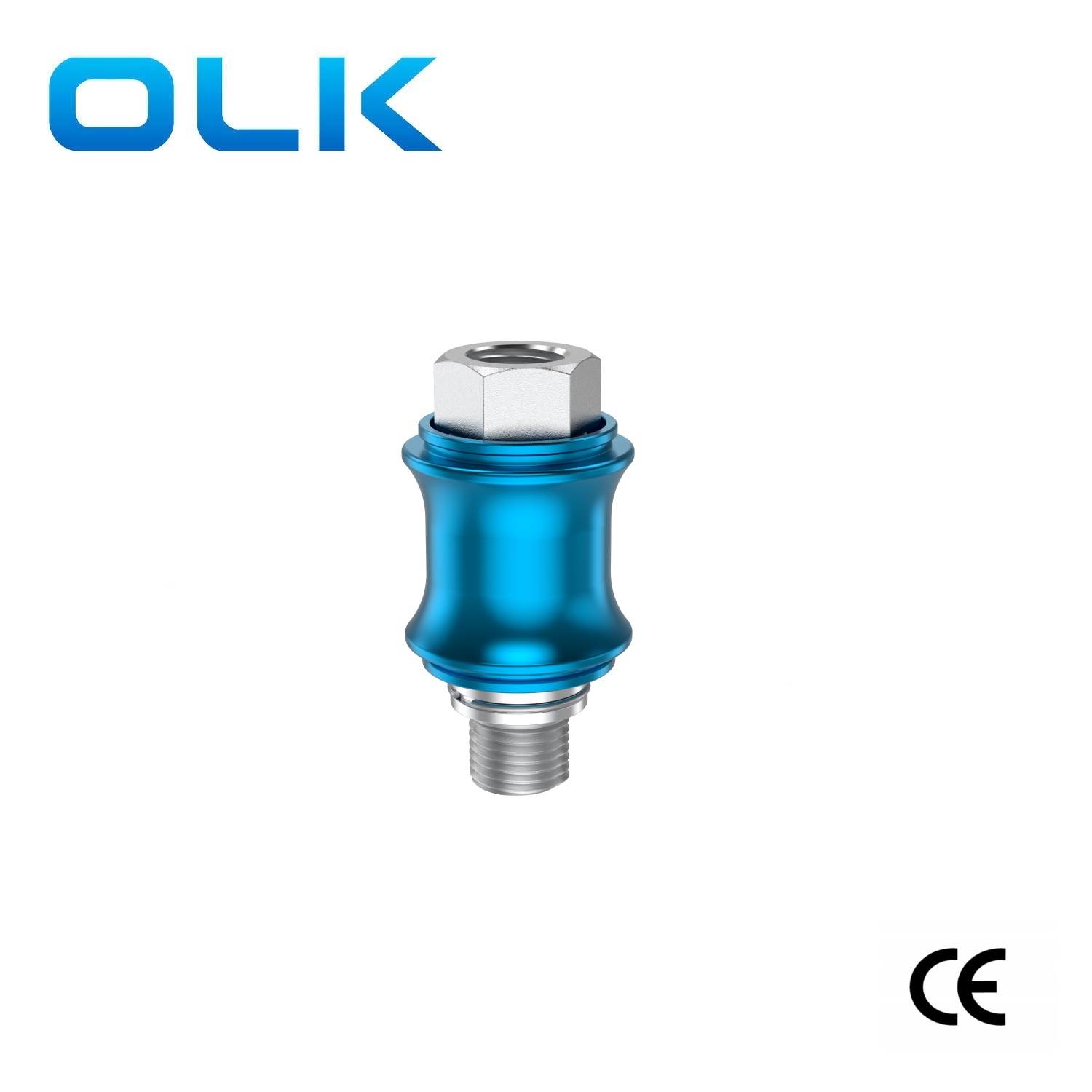

SF:Filettatura maschio e femmina |
|
|
|
|
20:3/4 |
|
|
|
|
|
25:1 |
|
|
Caratteristiche del prodotto:
1.Utilizzato per attivare e disattivare la pressione dell'aria per i dispositivi pneumatici.
2.Quando l'aria viene interrotta, scarica la pressione residua all'uscita, garantendo sicurezza nella riparazione o nella regolazione del codice dei dispositivi collegati.
3. Molteplici opzioni di connessione con filettatura interna ed esterna, adatte a vari sistemi di tubazioni:
4. Cambio fluido con eccellente feedback tattile.
5. Ampia area di flusso effettiva.
6. Superficie anodizzata dura sulla bobina e trattamento anodizzato sulla superficie del corpo valvola, mantenendo la vivacità del colore per un periodo prolungato.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Quanti tipi di valvole manuali a tirante? |
|
0,05 secondi o meno |
Due posizioni a tre vie |
|
lubrificante |
3A210-06 |
|
Intervallo di pressione di esercizio MPa(psi) |
140.0(7.80) |
|
Resistenza alla pressione garantita |
1,5MPa(215psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
Area della sezione trasversale mm² (valore CV) |
|
HSV06 |
G1/8 |
12,0(0,67) |
|
HSV08 |
G1/4 |
40.0(2.20) |
|
HSV10 |
G3/8 |
60,0(3,50) |
|
HSV15 |
G1/2 |
140,0(7,80) |
|
HSV20 |
G3/4 |
250,0(13,80) |
|
HSV25 |
G1 |
392,0 (21,78) |

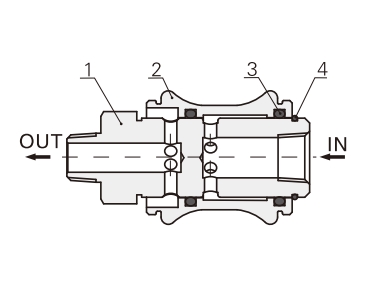

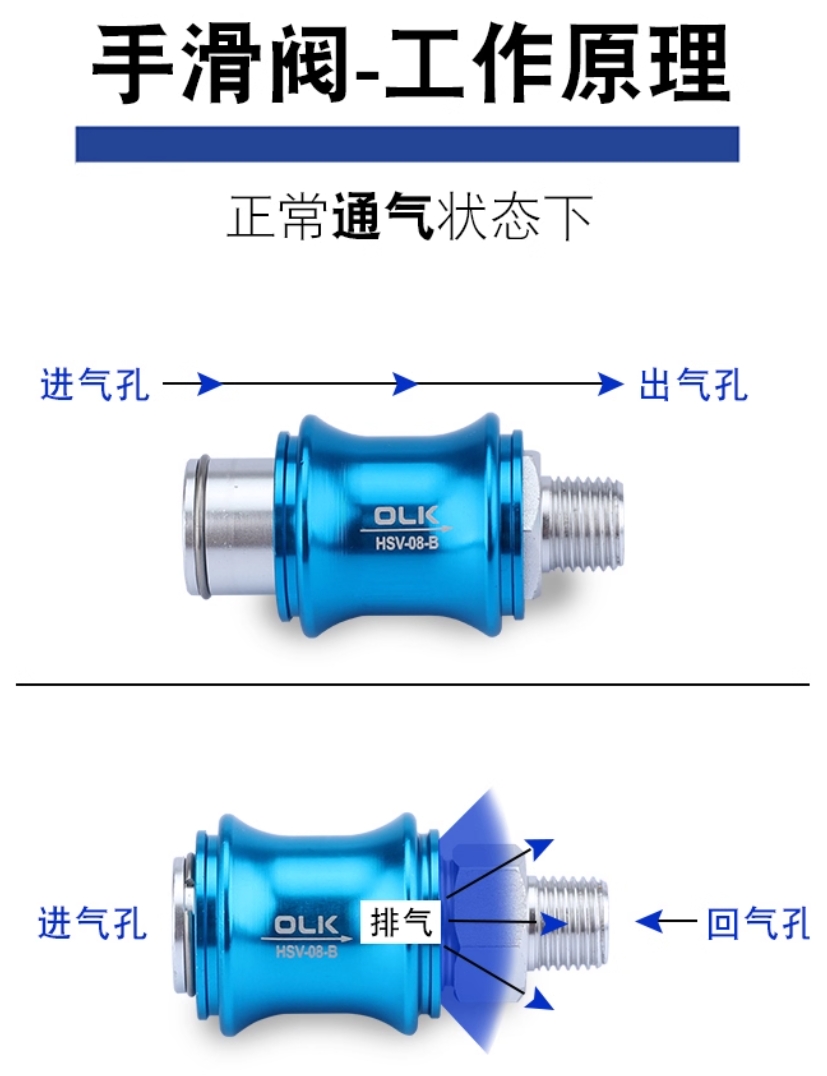

Principio di funzionamento della valvola a cassetto manuale:
Domande frequenti:
1.Quali sono le specifiche della valvola a cassetto manuale della serie HSV?

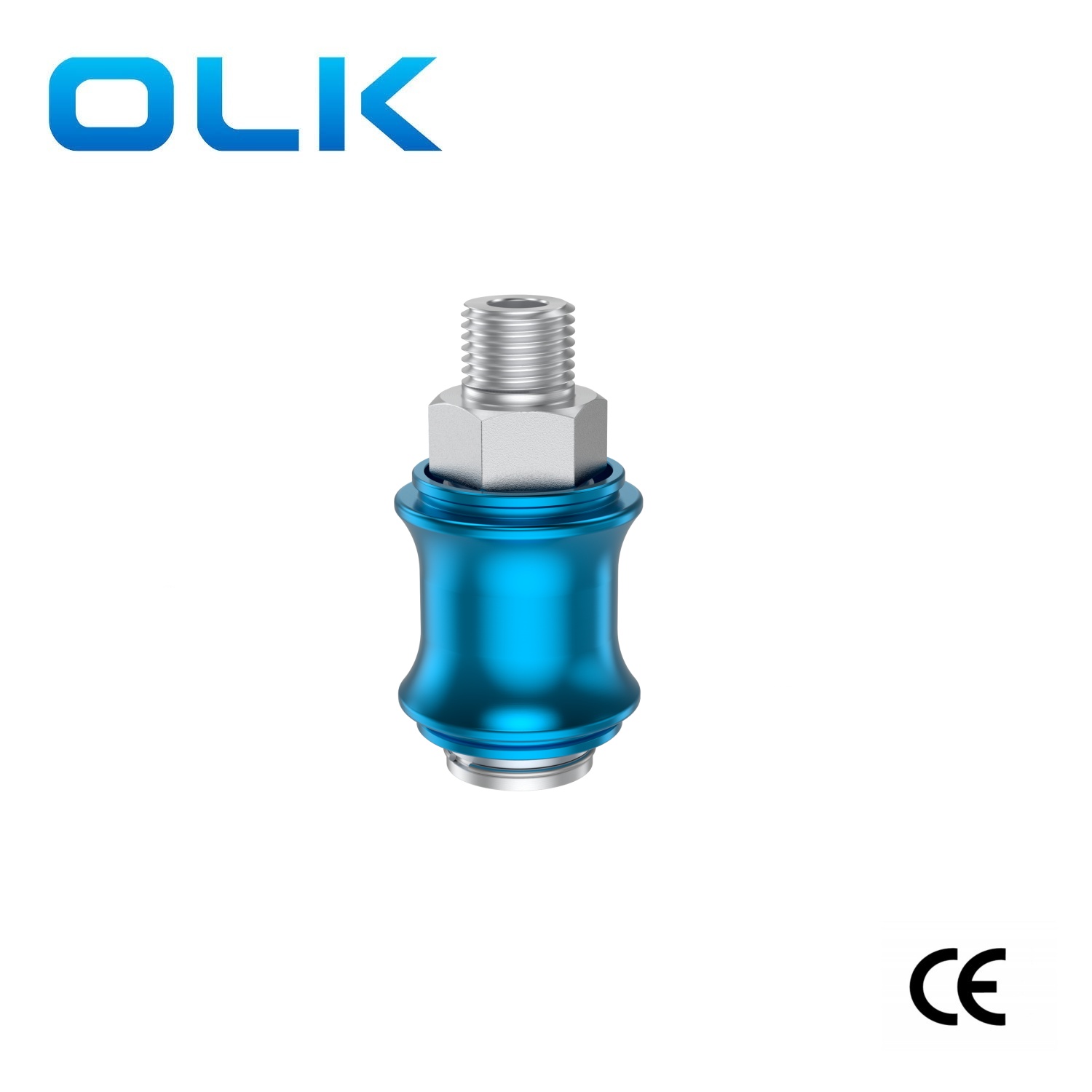

Quattro specifiche, rispettivamente standard B, tipo a dente esterno e interno SF, tipo a dente interno doppio FF, tipo a dente doppio esterno SS e uno stile di bloccaggio unico dell'azienda pneumatica OLK.
2. È possibile utilizzare la valvola a cassetto manuale nel vuoto?
La stessa valvola a cassetto manuale ha la funzione di limitazione della pressione e l'anello di tenuta è una guarnizione O-ring. La modalità di azione è manuale e non è influenzata dalla pressione. A volte può essere utilizzato sulla ventosa del vuoto, ma le sue prestazioni di tenuta sono progettate in base alla pressione positiva. La perdita generata è tollerabile per la pressione di utilizzo. Nell'applicazione del vuoto, in situazioni di grande aspirazione o grande flusso, e l'erogazione di gas è continua, poiché è economica e facile da usare, può essere effettivamente utilizzata, ma per alcuni generatori di vuoto a flusso ridotto o per il rilevamento del vuoto e altre occasioni con requisiti elevati di tenuta, non può essere utilizzata.
3. Quanti tipi di valvole a cassetto manuali?
Uno con superficie liscia e uno con superficie zigrinata. Entrambi gli stili sono disponibili per la selezione
